Un scanner de documents est un appareil qui transforme une information physique en une informations électrique qui est ensuite elle-même transformée en un fichier informatique.

Le principe du scanner est de lire la surface d'un document et d'y "mesurer" les couleurs et leur intensité ; ces informations sont alors traitées.

Pour lire un document, il faut une source lumineuse, un capteur de lumière et éventuellement le déplacement du capteur par rapport au document. Il y a alors deux possibilités proches :

 - Lire par transparence (pour les scanners de diapos et négatifs par exemple).
 - Lire par réflexion (pour les documents).

La troisième possibilité étant de prendre une photo d'ensemble du document comme avec un appareil photo, mais ce n'est pas l'objet de ce document.







Les capteurs de lumière

La performance d'un scanner s'exprime par plusieurs grandeurs telles que la vitesse (en pages/minutes ou ppm, en images/minutes ou ipm) et la résolution (300 points par pouces ou dpi ou encore ppp).

Dans ce dernier cas, un "point" représente un capteur. Ainsi, pour un scanner à 300 dpi, il y a donc 300 capteurs de lumière élémentaires sur 2,54 cm. Si la largeur du capteur permet de numériser un document A4 (21 x 29,7 cm), alors gageons qu'il y a au moins des capteurs sur la largeur de 21 cm soit... 2480 capteurs ! Notons que le standard est de 600 dpi, soit 4960 capteurs au minimum !

Certains scanners sont simple face, d'autres double face. Pour numériser en double face, il suffit de numériser chaque coté du document en même temps.

Pour numériser, il faut donc que la source lumineuse éclaire la surface du document, et qu'un certain nombre de capteurs soient positionnés très près de la source pour lire la surface du document ainsi éclairée.
Chaque capteur reçoit donc une information de couleur et d'intensité lumineuse, et comme les capteurs sont très petits, très proches les uns des autres et qu'ils sont organisés sous forme d'une ligne parfaitement droite, ils restituent un flot d'informations électriques correspondant à ce qui est "vu" à un instant "t".
Sachant que le document avance continuellement devant les capteurs, la totalité du flot d'informations correspond à "l'image électrique" du document.
Un traitement est alors appliqué et cela forme une "photo" du document.





Notre sélection de scanners portables / comptoir
MobileOffice S410MobileOffice D30AD 215
PCMac et PCPC

6 ppm
Auto-alimenté USB
Recto
Feuille-à-feuille
jpeg, pdf, rtf, csv, OCR, ...

twain, wia

30 ppm/60 ipm
USB
Recto/verso
Feuille-à-feuille
jpeg, pdf, rtf, csv, OCR,...

twain, wia

20 ppm/40 ipm
USB + Wifi
Recto/verso
Chargeur 20 feuilles
jpeg, pdf, rtf, csv, doc, xls,
xslx, OCR, ppt, pptx, ...
twain, wia, isis
Voir tous les autres scanners de comptoir



La source de lumière

Il faut une lumière de bonne qualité et constante dans le temps. Ainsi, il existe les sources dites "à cathode froide" ou ccfl et les Leds.

Les CCFL ne sont en fait que de mini tubes fluorescents nécessitant un temps de chauffe pour arriver à une belle lumière bien homogène et dont le fonctionnement fait appel à un élévateur de tension (autrement dit, compliqués, fragiles et onéreux) alors que les Leds sont des composants électroniques qui sont instantanés et ne nécessitent pas d'électronique particulière.

La durée de vie des leds est bien supérieure à celle des CCFL, c'est la raison pour laquelle nous trouvons de plus en plus de scanners équipés de Leds.







Les détecteurs de documents

Pour que le scanner gère les documents qui lui sont fournis, il lui est nécessaire de savoir si un document est présent ou non, et si le document est bien sorti en fin de numérisation.
Il y a donc pour cela un ou plusieurs détecteurs de présence papier. Ce sont en général des "doigts" plastiques qui se rentrent lorsqu'un document les pousse. Il y a derrière ce doigt un composant électronique qui est actionné.

Voici quelques photos de modules "scanner"

Modules de numérisation d'un scanner double-facesModule de numérisation et galets
Scanner, capteurs et rouleaux d'un scannerModule de numérisation en vue rapprochée

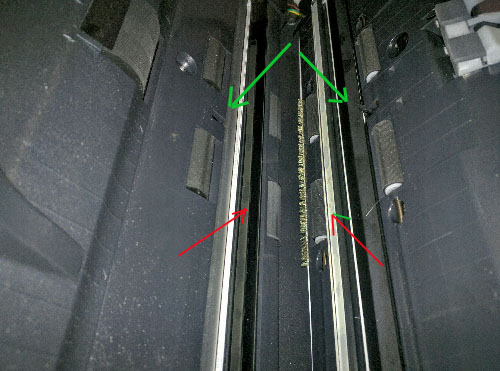

Rouge : 2 modules face à face de part et d'autre du document.

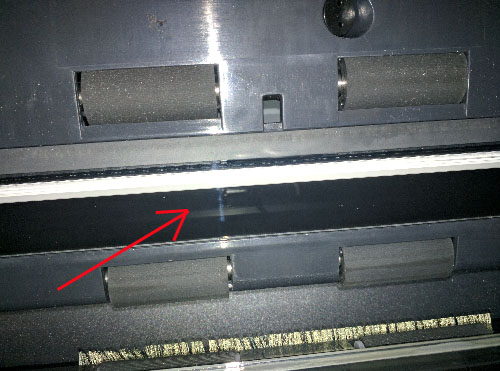

Vert : le capteur de présence papier à droite, à gauche son logement.
